Как подключить китайский частотник и настроить Mach3
|
|
|
|
|
|
|
|
|
|
|
Привет друзья, сейчас постараюсь рассказать про подключение китайского частотника HY02D223B к ЧПУ контроллеру для управления его включением и регулирования частоты вращения шпинделя.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

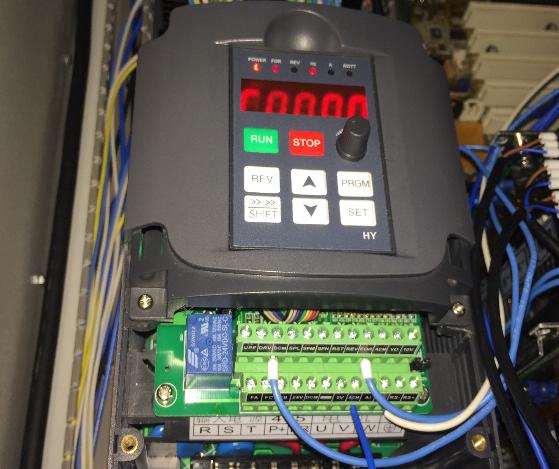

На выше приведенной фотографии частотник уже с открученой нижней крышкой. Этого китайца я подключал к плате StepMaster v2.5 - представляет она из себя интерфейсную плату для подключения силовой части и электрооборудования станка ЧПУ (драйверы, шпиндель, концевые выключатели) к LPT порту компьютера. Для управления станком я использовал программу Mach3, ее мы и будем настраивать, но до конца это сделать пока у меня не получилось, так как частота вращения шпинделя заданная в программе не соответствует реальной, но к этому мы еще вернемся. Не судите строго, я же не профессионал. :)   Теперь давайте по делу. Управлять скоростью будем по аналоговому выходу интерфейсной платы, а включать вращение будем замыканием реле на той же плате.
|
|
|
|
|

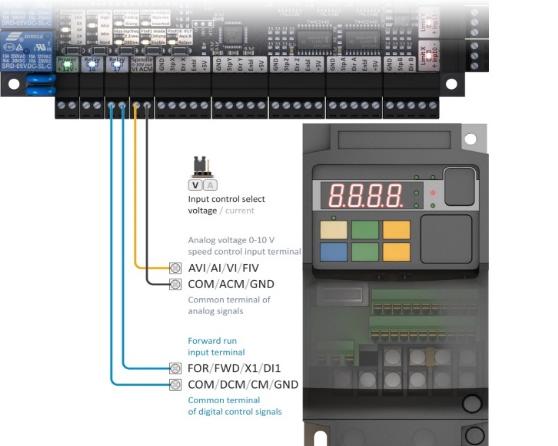

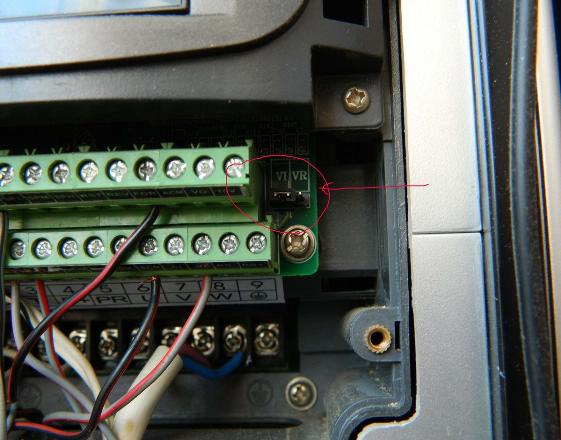

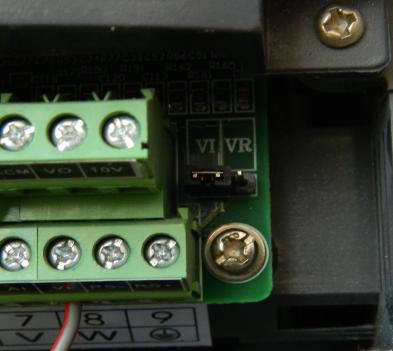

Выводы клемной колодки подписаны, соответственно подключаем к имеющимся клемам на вашем частотнике 10 вольт от платы, и реле. Так же не забываем установить перемычку, что управление частотой осуществлено по напряжению а не по току.
|
|
|
|
|
|
|
По мимо самого шпинделя и входного питания (220В), к частотнику еще надо подключить четыре провода, два провода это задание по напряжению 0-10 вольт, и еще два провода это замыкание этих проводов но делает это реле на плате. Надеюсь про подключение проводов понятно, так как попыталься рассказать поразному и разными словами.
|
|
|
|

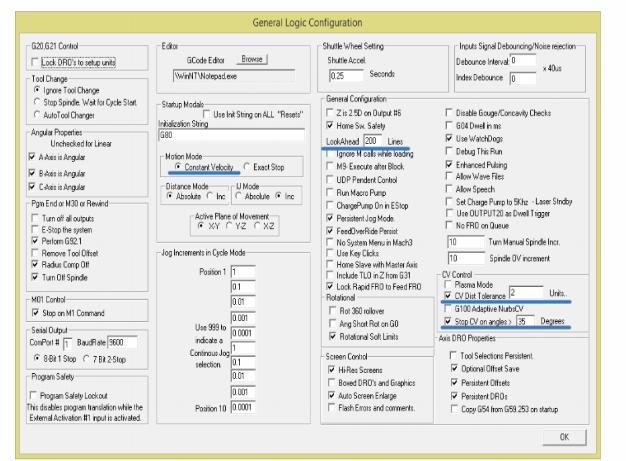

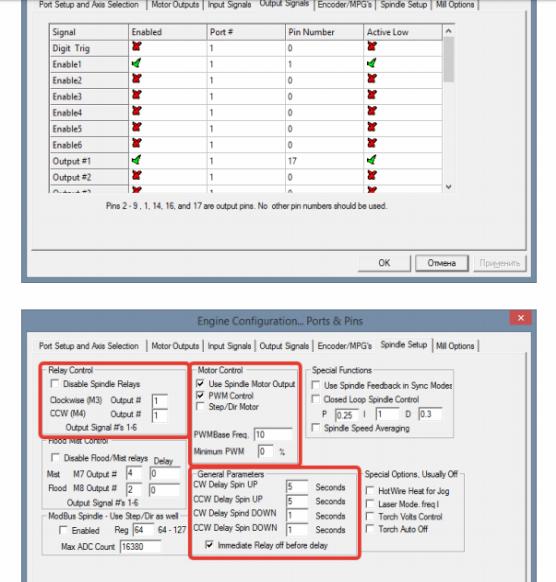

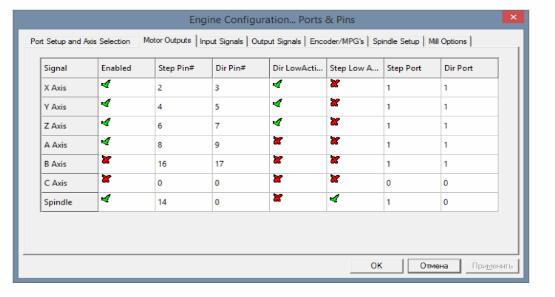

Теперь что касается настройки Mach3, особо много не расскажу, так как сделал все так как показано в документации на интерфейсную плату.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На этом пока все, надеюсь что вы не зря потратили время и эта статейка стала хоть чем то для вас полезна.
Спасибо за внимание!
|
|
|
